정전압 전원회로

정전압 전원회로의 원리

 일반적으로 전원의 내부에는 내부저항이 있으므로 부하를 걸어 전류를 흐르게 하면 전압이 떨어지게 된다.  이와같이 부하에 의한 전압변동을 없게 하는 것이 정전압회로이며 다음 회로와 같다.

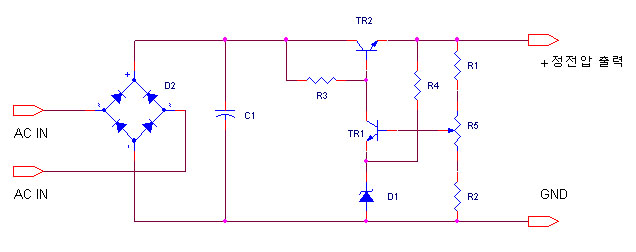

정전압 기본회로

 위 회로에서 출력전압이 일정하게 나오는 원리는 다음과같다. 만일 출력전압이 높아졌다면 TR1의 베이스와 GND 사이의 전압이 높아지므로 콜렉터 전류가 증가하게 된다. 따라서 저항R3 내의 전압강하가 커져서 TR1의 콜렉터와 어스 사이의 전압이 낮아지게 된다. 여기서 TR1의 콜렉터에 TR2의 베이스가 연결되어 있으므로 TR2의 베이스 전류가 줄어들게 되며 출력전압이 떨어지게 되어 일정한 전압이 출력된다. 출력전압이 떨어지게 되면 반대동작이 되어 항상 일정한 전압이 나오게 된다.
 실제회로에서 TR2가 전류 증폭률이 작은TR이라면 다링턴접속 하여야 하고, 전류제한등의 보호회로를 첨가하는 회로로 구성하는 경우도 있다.
 1A[암페어]정도의 작은 출력전류가 요구 될 때는 3단자 정전압 IC가 많이 이용되고 있으며, 고정출력용으로는 78××시리즈[5, 6, 8, 9, 10, 12, 15, 18, 24V등이 있음]가 많이 사용되고 있으며, 1.5~37V[볼트]의 가변출력용으로는 LM317 또는 호환품이 많이 이용되고 있으며, 이외에도 많은 종류의 정전압용 IC가 있다.

  아래는 13.5V 3~23A의 정전압 전원회로로 실제 응용하 수 있는 회로이다. 특징으로는 Power 트랜지스터를 방열판에 부착할 때 절연을 하지 않아도 되며 방열판에 직접 부착하므로 방열 효과를 높일 수 있고, 발열도 적게 나도록 T1의 2차 전압을 낮추어져 있다.
HF대 100W용으로 하려면 20A 정도가 필요하며 TR4, TR5를 MJ802 등으로 2개 사용하면 충분 할 것으로 보인다.

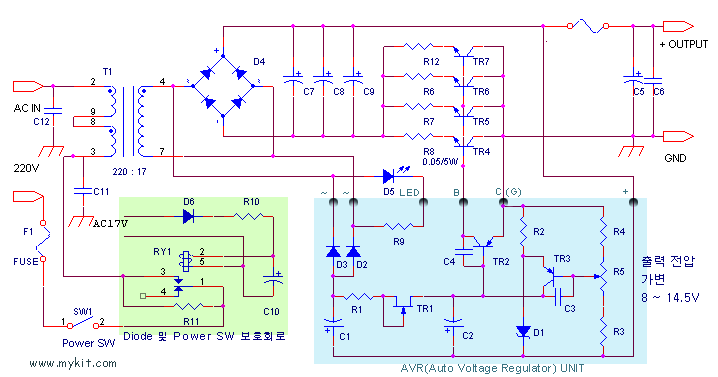

응용회로(13.5V / 3~23A   고급 정전압 전원회로)

※ 위 회로중 왼쪽 보호회로는 생략해도 무방하나 소형의 파워스위치를 사용 하려면 적용 시키는 것이 좋다.

※  출력 부하에 의하여 전압 변동률이 없고, 리플 전압이 적으면 이상적인 정전압 전원장치 이다.
    특히 무전기 등의 RFI에 의한 오동작(전압변동 등)이 없어야 좋은 전원장치인 것은 틀림없다.
파워 트랜지스터의 콜렉터(풀렌지)를 절연지 없이 바로 부착해도 되므로 방열효율이 좋다.
